百级洁净室FFU施工工艺、要求及流程

浏览数量: 29     作者: 本站编辑     发布时间: 2022-01-14      来源: 本站

洁净室洁净度等级划分有:十级、百级、千级、万级、十万级、三十万级等静态。百级洁净室运用行业居多为LED电子与制药等行业,在此重点介绍GMP百级洁净室运用FFU风机过滤单元设计方案。

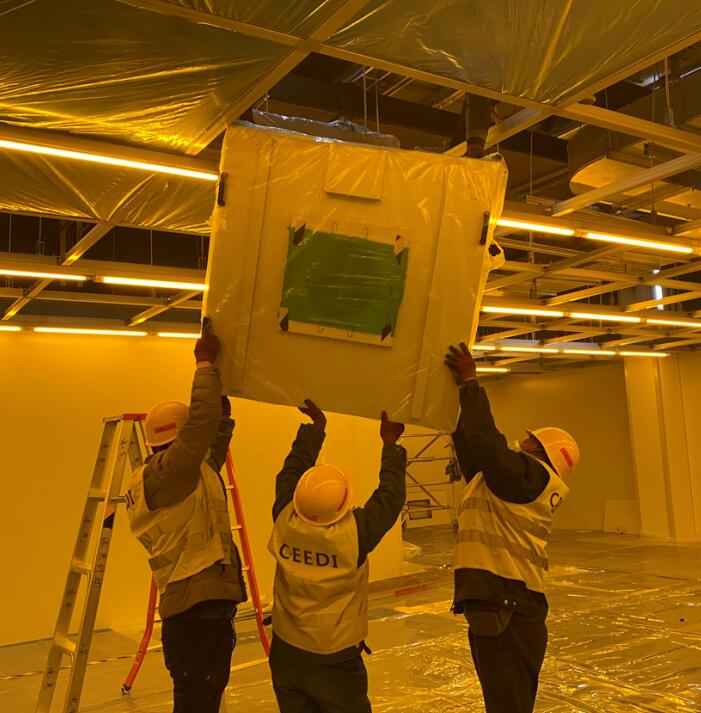

222https://www.snyli.com/products.html


一、百级洁净室FFU施工工艺


洁净室房间的维护结构一般为金属壁板制作,一般建成后,布局不能随意改动,但由于生产工艺的不断更新,使得原有的洁净室厂房洁净度布局不能满足新工艺的需求,导致洁净室洁净厂房由于产品换代而需要频繁改动,大量浪费财力、物力。

如果通过增减FFU净化单元数量的方法,就可以局部调整房间的洁净度布局,用以满足工艺的改动,而且FFU净化单元自带动力、风口、灯具,从而可以节省大量的投资。这对于通常集中送风的净化系统来说几乎是不可能达到同样效果的。


二、百级洁净室运用FFU风机过滤单元设计方案


1、百级区吊顶满布FFU风机净化单元。

2、洁净风从百级区侧墙下部高架地板或进入竖风道,通过竖风道进入静压箱,经FFU风机净化单元送入室内达到循环作用。

3、百级区上部FFU风机净化单元垂直送风,百级区FFU风机净化单元与吊架间的渗漏,为室内流向静压箱,对百级区洁净度造成影响较小。

4、FFU风机净化单元重量轻,采用罩入式安装方式,使安装、更换过滤器及维修更加方便。

5、缩短建设周期。FFU风机过滤单元系统节能显著,从而解决了空调机房庞大、空调机组运行费用增高的集中送风的缺点F、FFU独立性的结构特点,可随时调整,弥补洁净室机动性不足,从而解决了生产工艺不宜调整的缺点。

6、洁净室中运用FFU循环系统不仅节省运行空间、洁净度安全性高、运行成本低,而且操作灵活性很高,可以在不影响生产的情况下随时进行系统升级和调整,这些都能很好地满足洁净室的需求,因此在半导体或其它制造行业中运用FFU循环系统逐渐成为最主要的洁净设计方案。


三、高效过滤器安装条件


1、高效过滤器安装前,必须对洁净室进行全面清扫、擦净,净化空调系统内部如有积尘,应再次清扫、擦净,达到清洁要求。如在技术夹层或吊顶内安装高效过滤器,则技术夹层或吊顶内也应进行全面清扫、擦净。

2、安装时洁净室内必须已经密闭,FFU安装完毕并开始运行,净化空调必须试运转,连续运转12小时以上,再次清扫、擦净洁净室后立即安装高效过滤器。

3、洁净室内保持清洁,无粉尘。所有龙骨已经安装并调整水平。

4、安装人员必须配备洁净衣,洁净手套以防人为的污染箱体及过滤器。

5、为确保高效过滤器的长期有效的工作,安装环境不宜在油烟、多尘、潮湿的空气中。洁净室过滤器尽量避免接触水或其它腐蚀性液体,以免影响其使用效果。

6、建议每组安装人员数量为6人。


四、卸货及搬运注意事项


1、FFU及高效过滤器出厂时已进行了多重保护包装,卸货时请使用叉车把整个托盘下货。下货应防止货物倾倒,避免剧烈振动和碰撞。

2、设备卸货后应放置干燥,通风的室内暂存,如只能在室外存放,则应盖上篷布,避免雨淋进水。

3、由于高效过滤器使用超细玻璃纤维滤纸,滤料容易折断损坏造成粒子泄漏。故拆包装、搬运过程中不得倾倒或压伤过滤器,防止剧烈振动和碰撞。

4、取出高效过滤器时,禁止使用小刀及尖物割划包装袋,以免划到过滤器滤纸。

5、每片高效过滤器都应该由2人共同搬运,操作人员必须戴好手套,过程须轻拿轻放,两手握住过滤器边框,禁止手托过滤器保护网,禁止尖物接触滤纸,禁止扭曲过滤器。

6、过滤器不可层叠摆放,应横向有序,靠墙整齐摆放于安装内等候安装。


五、FFU高效过滤器安装注意事项


1、高效过滤器在安装前,必须对过滤器的外观进行检查,包括滤纸、密封垫片、框架有无破损,尺寸,技术性能是否符合设计要求,外观或滤纸损坏严重的过滤网,应禁止安装,拍照并反映给厂家进行处理。

2、安装时只能握过滤器边框,轻拿轻放。防止剧烈振动和碰撞,严禁安装人员手指或其它工具接触过滤器内部滤纸。

3、安装过滤器时要注意方向,使过滤器边框标识箭头向外,即外框上箭头应和气流方向一致。

4、有安装过程中不得踩踏过滤器保护网,禁止杂物丢弃在过滤器表面上。禁止踩踏过滤器保护网。

5、其它安装注意事项:必须戴好手套,注意箱体割伤手指。FFU安装应与过滤器对齐,FFU箱体边缘不得压在过滤器上面,禁止在FFU上覆盖物品;禁止踩踏FFU进风圈。


六、百级洁净室FFU过滤器安装流程


1、从运输包装箱中小心地取出高效过滤器,查看在运输过程中是否有任何部件损坏。取下塑料包装袋,将FFU和高效过滤器放置在清洁的房间内。

2、把FFU及高效过滤器安装在吊顶龙骨上。至少2人在待安装FFU的吊顶天花上准备,人运送FFU箱体至安装位置龙骨下,由另外在梯子上的2人托起箱体,箱体与天花呈45度,穿过天花。吊顶天花上的2人应手握FFU把手,接过FFU箱体平放于旁边的吊顶天花上等候盖上过滤器。

3、梯子上2人接过搬运人员递过来的高效过滤器,双手握住高效过滤器边框,与天花呈45度,穿过天花,过程轻拿轻放,禁止触碰过滤器表面。吊顶天花2人接过高效过滤器,对齐龙骨四边平行放下,注意过滤器风向,出风面应朝下。

4、把FFU箱体对齐过滤器四周放下,过程轻拿轻放,注意不能让箱体边缘触碰过滤器,根据厂家提供电路图和买方的电气规章,使用电缆将风机单元连接到适当电压的电源上。系统控制线路根据中建南方提供的分组平面图,按组别进行连接。


七、FFU强、弱电安装要求及流程


1、强电方面:输入电源为单相220V交流电源(火线,地线,零线),每台FFU的最大电流为1.7A。建议每个主电源线接8台FFU,主电源线使用2.5平方毫米的铜芯线,最后,第一台FF可以选用15A的插头和插座接入强电桥架。如每一台FFU都需要接一个插座,可使用1.5平方毫米的铜芯线。

2、弱电方面:FFU收集器(iFan7-Repeater)与FFU的连接,及FFU之间全部使用网线连接。网络线要求AMP六类或超六类屏蔽网线,水晶头为AMP屏蔽水晶头。网络线的压制顺序由左到右为,桔白,桔,蓝白,蓝,绿白,绿,褐白,褐。网线压制成平行网线,两头的水晶头压线顺序从左到右一样。压制网线时请注意要将网线中的铝薄与水晶头的金属部分充分接触,以达到屏蔽效果。

3、电源线及网络线连接过程中的注意事项。强电连接为了连接牢固,需要选用单芯的铜线,电线插入连接端子后不能有裸露部分。为预防漏电并减少对数据传输的影响,FFU必须做好接地措施。每个组必须是单独的一路网络线,组和组之间不能够混接,每区的最后一组FFU不能连接到其他区的FFU中。每组内的FFU须按地址编号顺序连接,以利于FFU故障检查,例如G01-F01=>G01-F02=>G01-F03=>...... G01-F31。

4、安装电源线和网线时不能使蛮力,电源线和网线应固定好,以防施工中踢掉;强电线路和弱电线路在走线时需要尽量避免平行走线,平行走线过长也应该间距600mm以上,以减少干扰;禁止网线过长并与电源线捆绑在一起走线。

5、在夹层上的相关施工注意保护FFU和过滤器,保持箱体表面的清洁,注意预防洁净室FFU进水,以避免损坏风机。连接FFU电源线时应进行断电操作注意预防漏电发生电击;所有FFU接好电源线后须做短路测试,测试通过后方能打开电源开关;更换过滤器时必须关掉电源后才能进行更换操作。
